Informations pratiques

La chaudière électrique est une véritable alternative à la chaudière fonctionnant à l’énergie fossile telle que le gaz. Sa consommation énergétique reste plus importante que les autres chaudières mais ce système présente de nombreux avantages.

Avantages de la chaudière électrique

• Relativement peu chère à l’achat (sauf chaudière ionique).
• Facile d’installation, une alimentation électrique suffit.
• Ne nécessite pas de cuve pour le stockage.
• Intègre déjà un système de programmation et de régulation (selon les modèles).
• Pas de raccordement à prévoir pour l’évacuation des fumées.
• Pas de risque d’intoxication par le monoxyde de carbone.
• Pas de combustion, donc pas d’odeur.
• Pas d’émission de gaz à effet de serre (CO2).
• Pas d’entretien annuel obligatoire.
• Le système est particulièrement silencieux.

Inconvénients de la chaudière électrique

• L’électricité est une des énergies les plus coûteuses.
• L’électricité d’origine nucléaire n’est pas écologique.

Conclusion

Tenant compte du coût de l’électricité, la chaudière électrique n’est probablement pas la solution à retenir pour les gros volumes à chauffer. Toutefois, dans le cas d’un logement non raccordé au gaz, comme chauffage complémentaire ou bien d’appoint, ou encore pour un petit volume à chauffer, la chaudière électrique peut être une solution intéressante.
Dans une maison, en remplacement d’une chaudière, et si le réseau de chauffage (tuyaux et radiateurs) existe déjà, il est préférable d’installer dans ce cas une pompe à chaleur qui consomme moins d’énergie et est plus écologique ou remplacer la chaudière existante par un modèle plus récent.

La prise F-010 ou prise en T, est le type de connecteur téléphonique historique en France. Elle a été installée par France Télécom jusqu’à la fin de l‘année2003. Depuis, les nouvelles installations sont équipées de prises 8P8C ou RJ45.

En général, France Télécom installe la ligne sous la forme d’un câble à une ou deux paires. La deuxième paire n’est utilisée que pour l’installation d’une deuxième ligne. Il suffit donc d’une paire pour utiliser pleinement le téléphone et l’adsl. Voici comment câbler l’arrivée de la ligne France Télécom sur une prise en T :

Les bornes 2 et 7 d’anti-tintement sont obsolètes et datent des anciens postes à cadran rotatif.

16

La prise RJ45

• Qu’est ce qu’une Prise RJ45

Une prise RJ45 ou 8P8C (8 positions et 8 contacts électriques) est utilisé couramment pour les connexions Ethernet, et plus rarement pour les réseaux téléphoniques.

Elle est utilisée pour terminer les câbles de type paire torsadée. Elle comporte huit broches de connexions électriques.

Usages

Depuis 2003, France Télécom recommande la mise en place de ces prises en lieu et place  de la prise T. A noter que depuis janvier 2008, la norme NF C15-100 impose ce type d’installation dans les bâtiments neuf.

Les affectations des bornes (Ethernet, téléphone et télévision) sont données dans le tableau ci-contre. Si une deuxième ligne téléphonique est nécessaire elle utilisera les bornes 7 et 8.

Lors d’un câblage informatique en 10/100 Mbit/s, seules les quatre broches 1-2 et 3-6 sont utilisées pour transmettre les informations. Lors d’un câblage informatique en 1 000 Mbit/s (1 Gbit/s), les 8 broches sont utilisées.

Qu’est-ce qu’un tableau électrique divisionnaire ?

Il s’agit d’une extension du tableau principal (en annexe de l’installation électrique). Il est utilisé dans les cas suivants : agrandissement d’une maison, création d’un salon de jardin…De manière générale, ce tableau ne contient qu’une rangée.

Comment réaliser l’installation ?

Le tableau électrique divisionnaire est protégé en amont, par un disjoncteur divisionnaire situé sur le tableau de répartition principal. La liaison entre le tableau principal et le tableau électrique divisionnaire doit être réalisée avec des conducteurs électriques dont la section et la longueur dépendent de la protection choisie en amont.

Ci-dessous une aide pour le choix de la section en tenant compte de la protection :

ATTENTION : Ces valeurs sont calculées pour une chute de tension de 1% sur la longueur du câble

Disjoncteur 16A

• Section de la liaison 1,5mm², longueur maximale de la liaison 4m.
• Section de la liaison 2,5mm², longueur maximale de la liaison 8m.
• Section de la liaison 6mm², longueur maximale de la liaison 18m.
• Section de la liaison 10mm², longueur maximale de la liaison 31m.

Disjoncteur 20A

• Section de la liaison 1,5mm², interdit.
• Section de la liaison 2,5mm², longueur maximale de la liaison 6m.
• Section de la liaison 6mm², longueur maximale de la liaison 15m.
• Section de la liaison 10mm², longueur maximale de la liaison 25m.

Disjoncteur 32A

• Section de la liaison 1,5mm², interdit.
• Section de la liaison 2,5mm², interdit.
• Section de la liaison 6mm², longueur maximale de la liaison 9m.
• Section de la liaison 10mm², longueur maximale de la liaison 15m.

En cas de négligence, quels sont les risques encourus ?

Ce type d’installation doit se faire dans le respect des points repris ci-dessus. Une négligence, même minime, peut conduire à :

• Disjonctions intempestives
• Mauvaises protections des personnes dans l’habitation (protection différentielle)
• Incendies

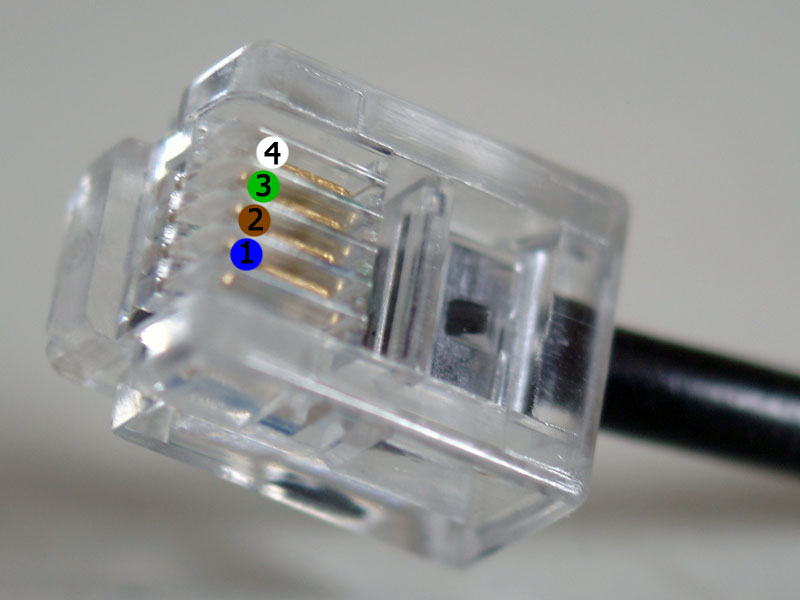

1- Prise RJ11

La prise RJ11, est un standard international utilisé par des appareils téléphoniques fixes. Il est également utilisé dans le domaine des réseaux locaux.

La RJ11 ressemble physiquement à une prise RJ12 et a exactement les mêmes dimensions, mais il n’y a que 4 fils utilisés (contrairement au RJ12 qui utilise les 6 fils). La prise RJ11 est plus petite et dispose de moins de « fils » qu’une prise RJ45.

2- Prise RJ11 / RJ45 vers prise de téléphone en T

Sur une prise RJ11, la ligne téléphonique est portée par les broches numérotées 2 et 3. Dans les fiches changeuses de genre, ils doivent conduire aux broches 1 et 3 de la prise de téléphone en T.

Sur une prise RJ45, la ligne téléphonique est portée par les broches 4 et 5. Dans les fiches changeuses de genre, ils doivent conduire aux broches 1 et 3 de la prise de téléphone en T.

3- Prise RJ11 vers RJ45

Depuis 2003, France Télécom recommande la mise en place de ces prises en lieu et place de la prise T. A noter que depuis janvier 2008, la norme NF C15-100 impose ce type d’installation dans les bâtiments neuf. Mais attention, les prises RJ45 ne sont pas toujours des prises téléphoniques. Pour y pallier, il est nécessaire de passer par un adaptateur RJ11-RJ45. Pour réaliser un câble RJ11 vers RJ45, il suffit de relier les deux contacts centraux de la prise RJ11 aux deux contacts centraux de la prise RJ45 comme illustré sur la figure ci-contre. Attention, sur cette figure, les pins de la RJ11 sont numérotés de 1 à 6 (les pins non connectés sont comptabilisés) et non de 1 à 4 comme dans la section précédente.

L’éclairage  d’un ménage représente 12% de sa consommation électrique  (hors chauffage et eau chaude).

Pour réaliser des économies d’énergie et améliorer son confort de vie il est bon d’opter pour l’éclairage à LED.

Qu’est-ce qu’une lampe à LED ?

Une diode électroluminescente (LED) est un composant électronique permettant la transformation de l’électricité en lumière. Ses principales applications, par ordre d’importance de marché, sont l’électronique mobile, les écrans, le secteur de l’automobile, l’éclairage et la signalisation.

Pour l’éclairage, on utilise des lampes constituées de plusieurs LED de forte puissance accolées, puisqu’à l’unité leur flux lumineux (mesuré en lumen ou lm) est encore trop faible.

Il existe également des modules LED, qui sont des assemblages d’une ou plusieurs LED montées sur une carte de circuit imprimé, avec ou sans dispositifs de commande de la lumière. Les modules LED nécessitent généralement des luminaires spécifiques, mais certains peuvent aussi être mis en œuvre dans des luminaires existants.

AVANTAGES

La technologie LED ne cesse de progresser : les performances des LED doublent tous les 2 ans et les prix diminuent de 20 % chaque année (en.lighten initiative, 11/2014)

Durée de vie et recyclage ?

La durée de vie des lampes à LED est largement supérieure à celle des autres technologies : jusqu’à 100 000 heures (en laboratoire), 40 000 h sur le marché (soit plusieurs dizaines d’années d’utilisation) contre 1 000 h pour les lampes à incandescence, 2 000 h pour les lampes halogènes et 10 000 h pour les lampes fluocompactes. Ainsi, l’achat et le remplacement d’une lampe LED sont moins fréquents, ce qui améliore la rentabilité de l’investissement.

Enfin, les LED ne contiennent pas de mercure et sont en grande partie recyclables en tant que déchet non dangereux (contrairement aux lampes fluocompactes).

Consommation Qualité d’éclairage?

La LED isolée affiche un très bon rendement énergétique (environ 150 lm/W et jusqu’à 220 lm/W pour les plus performantes), une lampe à LED offre un rendement compris entre 40 et 80 lumens par watt. Cette baisse de rendement est notamment liée à la chaleur produite par les diodes accolées dans la lampe.

Ainsi, les lampes à LED actuellement mises sur le marché ont généralement une efficacité énergétique nettement supérieure aux lampes classiques : 70 lumen/W pour les fluocompactes et seulement 16 lumen/W pour les lampes à incandescence.

Une lampe à LED de plus de 800 lumens (équivalent à une lampe à incandescence de 60 W) consomme entre 9 et 12 watts seulement, une LED de 400 lumens consomme environ 6 watts.

De plus, les évolutions technologiques devraient permettre d’améliorer l’efficacité des lampes LED pour le grand public en la portant autour de 100 lm/W. Les LED « super lumineuses » peuvent déjà, en laboratoire, atteindre une efficacité énergétique allant jusqu’à 300 lm/W ! Ce qui signifie qu’à terme nous pourrons disposer de lampes qui consomment moins de 4 watts et qui éclairent comme une lampe à incandescence de 75 watts.

Un éclairage maximal instantané

Les ampoules LED atteignent un niveau maximal de luminosité dès l’allumage. En effet, les sources à LED admettent des cycles d’allumage et d’extinction fréquents. Elles émettent instantanément le flux lumineux désiré, sans montée en régime, ce qui peut s’avérer avantageux pour des applications spécifiques telles que les lieux de passage.

Des lampes compactes

La compacité des LED les rend très intéressantes pour le remplacement des sources encastrées dans les faux plafonds telles que les spots halogènes.

Les modules LED, directement mis en place dans un luminaire et qui peuvent intégrer une électronique de commande, facilitent la mise en œuvre de solutions de gestion de l’éclairage telles que la détection de présence ou la variation en fonction de la lumière du jour.

INCONVENIENTS

Le processus de fabrication des LED est relativement énergivore. Toutefois le bilan énergétique global (comprenant l’étape de fabrication et d’utilisation) des deux technologies (LED et fluocompactes) reste comparable.

Prix

Les LED sont encore un peu chères  mais leurs prix tend à baisser sur depuis plusieurs années.

Un bilan environnemental à améliorer

Au-delà de la consommation d’énergie en fonctionnement, la lampe à LED génère, lors de sa fabrication et en fin de vie, des impacts environnementaux. L’Agence internationale de l’énergie a ainsi compilé plusieurs analyses de cycle de vie des solutions d’éclairage permettant de comparer les performances environnementales des lampes incandescentes, des LFC et des LED.

L’impact environnemental d’une source lumineuse est principalement déterminé par son efficacité à produire la lumière et sa durée de vie. Ainsi, l’impact environnemental des LFC et des LED est tout de même bien inférieur à celui des lampes à incandescence (jusqu’à 75% moindre).

Fabrication produit

Certains matériaux utilisés pour la fabrication des LED, en particulier l’indium et le galium, sont considérés comme critiques car les ressources s’épuisent. Par ailleurs, ces matériaux ne se recyclent pas. L’enjeu est donc de réduire la quantité de ces matériaux dans la LED et de réussir à les recycler. Les fabricants de LED peuvent agir en prévoyant dès la conception, le démontage et le recyclage de la lampe.

Les LED sont-elles vraiment dangereuses pour la santé ?

L’Anses met en garde les consommateurs sur les risques sanitaires liés à la forte proportion de lumière bleue émise par les éclairages à LED de couleur blanc froid et bleu. Des populations plus particulièrement sensibles au risque ou particulièrement exposées à la lumière bleue ont été identifiées, comme les enfants, les personnes atteintes de certaines maladies oculaires ou encore certaines populations de professionnels soumis à des éclairages de forte intensité.

Pour autant, le Syndicat de l’éclairage nuance le risque : « ne sont concernées que certaines sources LED de forte puissance réservées à des applications professionnelles (éclairage extérieur de grande hauteur par exemple). Elles ne sont pas disponibles à la vente pour des usages d’éclairage normal à l’intérieur des bâtiments, et des dispositions de sécurité sont prises pour leur utilisation. »

De plus, « l’ensemble des fabricants de luminaires et d’ampoules LED doit vérifier que leurs produits n’émettent pas trop de lumière bleue, pour cela ils utilisent des méthodes définies dans les normes européennes NF EN 62471, et IEC/TR 62778 au niveau mondial. Le marquage CE apposé sur ces produits engage le fabricant dans le respect de la réglementation ». explique le Syndicat.

Enfin, il est recommandé de se tenir à plus de 20 cm d’une source lumineuse LED. En effet, selon une étude de l’Université de Madrid, les lampes à LED de couleur bleue pourraient endommager de manière irréversible les cellules de l’œil. Toutefois, les conditions qui ont mené à ces résultats ont peu de risques d’être réunies : être exposé à des lampes LED bleues d’une luminosité équivalente à une lampe à incandescence de 100 W, à 20 cm de distance et ce pendant 12 heures…

Au final, si certaines précautions évidentes sont prises, il n’y a aucun risque pour les particuliers qui veulent équiper leur logement.

Le chèque énergie, dispositif d’aide au paiement des dépenses d’énergie doit se substituer, à l’issue d’une période expérimentale, aux tarifs sociaux de l’énergie (tarif de première nécessité pour l’électricité et tarif spécial de solidarité pour le gaz naturel) qui prennent fin au 31 décembre 2017.

Un décret, paru le 6 mai dernier au JO, annonce le lancement de l’expérimentation. Elle porte sur les départements de l’Ardèche, de l’Aveyron, des Côtes-d’Armor et du Pas-de-Calais Le ministère de l’Environnement s’est donné comme objectif d’émettre de 150 000 à 200 000 chèques énergie durant cette phase expérimentale.

Le principe

Attribué sur la base d’un critère fiscal unique – il est destiné aux ménages dont le revenu fiscal de référence annuel par unité de consommation est inférieur à 7 700 euros, en tenant compte du niveau de revenu et de la composition des ménages – il permet aux bénéficiaires de régler leur facture d’énergie, quel que soit leur moyen de chauffage (électricité, gaz, fioul, bois, etc.).

La valeur moyenne calculée par le ministère de l’Environnement sera de l’ordre de 150 euros par an.

Le chèque énergie permettra également de régler une dépense « liée à l’acquisition ou à l’installation dans le logement des équipements, matériaux et appareils » qui ouvrent droit au crédit d’impôt transition énergétique, le CITE.

Quelques exemples

• une personne seule avec un revenu fiscal de référence de 6000 € bénéficiera chaque année d’un chèque de 96 € ;
• un couple sans enfant avec un revenu fiscal de référence de 8000 € bénéficiera chaque année d’un chèque de 190 € ;
• un couple avec deux enfants avec un revenu fiscal de référence de 10 000 € bénéficiera chaque année d’un chèque de 227 €.

LES ACTIONS DU QUOTIDIEN

Garder un œil sur la température intérieure

19°C dans les pièces à vivre, 16°C à 17°C dans les chambres, c’est bon pour la santé, le porte-monnaie et l’environnement. Passer de 20°C à 19°C, c’est réduire sa consommation d’énergie de 7%. Et en cas d’absence prolongée, mais aussi lorsque l’on est absent dans la journée, il est recommandé de baisser le chauffage. Il est inutile de pousser les convecteurs électriques au maximum lors de l’allumage : ils ne chaufferont pas la pièce plus vite.

Empêcher la chaleur de s’échapper

Fermer les volets la nuit et lorsque l’on est absent empêche le froid d’entrer et permet ainsi de réduire sa consommation de chauffage. Il est toutefois indispensable d’aérer son logement : il suffit pour cela d’ouvrir les fenêtres 5 minutes par jour et de penser à éteindre les radiateurs à ces moments-là.

Limiter sa consommation d’électricité

Pour limiter sa consommation d’énergie, il faut également penser à la consommation des appareils électriques : l’utilisation des lave-linge, sèche-linge et lave-vaisselle en dehors des périodes de pics de consommation, l’extinction des lumières inutiles ou encore la mise hors tension plutôt qu’en veille des équipements (Hi-Fi, ordinateurs…) permettent de faire des économies non négligeables.

LES ACTIONS A MOYEN ET LONG TERME

Isoler son logement

Limiter ses dépenses énergétiques et isolation vont de paire. Comment 😕  Grâce à l’isolation du toit ou les murs (10 à 20 % d’énergie épargnée), des planchers bas (5 à 10 %), en optant pour des fenêtres à double vitrage (un double vitrage à isolation renforcée améliore votre confort et permet des économies de chauffage de l’ordre de 10 %) et en veillant à l’étanchéité du bâti.

Entretenir sa chaudière

Une chaudière régulièrement entretenue permet de réduire sa consommation énergétique de 8 à 12%. L’entretien, obligatoire tous les ans, est également indispensable pour la sécurité des habitants et permet de réduire le risque de panne et d’accroître la durée de vie du matériel.

Si la chaudière a plus de 20 ans, le plus écologique et économique est de la remplacer ! En changeant son ancienne chaudière par un modèle « basse température », on réduit jusqu’à 34% sa consommation et si on opte pour une chaudière à condensation, on peut économiser 30 à 40% sur sa facture.

Réguler son chauffage

Pour maintenir une température constante dans une pièce, on peut poser un robinet thermostatique sur les radiateurs ou un installer un système de régulation (qui commande le chauffage en fonction d’une température choisie) ou une horloge de programmation (qui réduit automatiquement la température la nuit ou encore lorsque la maison est vide). On peut ainsi réduire sa consommation d’énergie jusqu’à 10% !

En France, toute installation électrique est soumise à une norme, la NF C 15-100. Elle définit les règlementations à respecter pour garantir la sécurité et le confort des habitants d’une maison et s’appliquent à toute installation neuve ou en rénovation.
Ainsi, pour être aux « normes », votre installation électrique devra respecter les exigences suivantes :

• L’établissement d’un schéma électrique.
• L’utilisation de tableau électrique conforme aux normes en vigueur.
• L’utilisation de plusieurs DDR tels que les disjoncteurs et les interrupteurs à 30 mA pour chaque circuit électrique.
• La mise à la terre de l’installation ainsi que l’utilisation obligatoire de prises de terre connectées entre elles.
• L’utilisation de gaine de type GTL pour envelopper et dissimuler tous câblages électriques et ce, afin de les tenir hors de portée de tous, et particulièrement des enfants.
• La mise en place d’un point lumineux minimum pour chaque pièce.
• La mise en place d’au moins trois prises pour chaque chambre, d’au moins 6 prises pour la cuisine et une prise pour chaque 4m² dans le séjour.
• L’utilisation d’un parafoudre pour prévenir une éventuelle surtension atmosphérique.
